รายละเอียดสินค้า

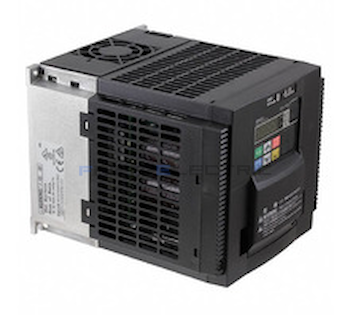

VARI FREQ DRIVE 9.2A 480V LOADข้อมูลสินค้า
ข้อมูลเทคนิค
MX2 มิเตอร์อิเล็กทรอนิกส์ MX2 รุ่น RS-485 (Modbus)
|
รหัสรุ่น
MODEL CODE
|
MX2-C41E
|
MX2-B41E
|
MX2-C01E
|
MX2-A01E
|
|
มาตรฐาน
Standard
|
มอก. 2544-2555,
IEC 62052-11, IEC 62053-22
|
มอก. 2543-2555,
IEC 62052-11, IEC 62053-21
|
||
|
การแสดงผล Display
|
ตัวเลขดิจิตอล (LCD)
|
|||
|
ค่าพลังงานไฟฟ้า (หน่วย) Energy (kWh)
|
5 หลักจ านวนเต็ม + 1 หลักทศนิยม
|
|||
|
ค่าแสดงบนหน้าจอ
Item Display
|
โหมด Auto (ไม่ต้องกดป่ ุม): kWh
โหมด Manual (กดป่ ุม Display): kW, Volt, Amp, Power Factor, Phase Angle
|
|||
|
พอร์ตส่ือสาร
Communication Port
|
RS-485 (Baud rate 4800 bps)
|
|||
|
OPERATING CONDITION
|
||||
|
ระบบไฟ
Power System
|
3 เฟส 4 สาย
3x220/380 - 240/415 โวลต์
|
3 เฟส 3 สาย
3x110 - 240 โวลต์
|
3 เฟส 4 สาย
3x220/380 - 240/415 โวลต์
|
1 เฟส
220 - 240 โวลต์
|
|
ช่วงแรงดันใช้งาน
Operating Voltage
|
165/285 - 264/457 โวลต์
|
88 – 264 โวลต์
|
165/285 - 264/457 โวลต์
|
165 - 264 โวลต์
|
|
กระแสพิกัด
Rated Current
|
5(10) A ต่อประกอบ CT
|
10(100) A
|
||
|
ความถี่อ้างอิง
Reference Frequency
|
50 Hz
|
|||
|
ช่วงอุณหภูมิ / ความช้ืน
Temperature / Humidity
|
0-70 °C / 0-98 %RH
|
|||
|
ELECTRICAL CHARACTERISTICS
|
||||
|
ความแม่นย าการวัด
Accuracy
|
Class 0.5S
|
Class 1
|
||
|
ค่าการกระพริบตัวอินดิเคเตอร์
LCD Pulse
|
1000 คร้ัง/หน่วย
(1000 imp/kWh)
|
100 คร้ัง/หน่วย
(100 imp/kWh)
|
300 คร้ัง/หน่วย
(300 imp/kWh)
|
|
|
การสิ้นเปลืองก าลังไฟฟ้า
Power Burden
|
น้อยกว่า 2 W / 10 VA
|
|||
|
ค่ากระแสเริ่มต้นทำางาน
Starting Current
|
5 mA
|
40 mA
|
||
|
การทนต่อกระแสเกิน
Over Current
|
12 A
(ต่อเน่ือง 30 นาที)
|
120 A
(ต่อเนื่อง 30 นาที)
|
||
|
การทนต่อแรงดันอิมพัลส์
Impulse Voltage
|
6 kV
|
|||
|
MECHANICAL CONSTRUCTION
|
||||
|
วัสดุตัวถัง
Base
|
วัสดุฉนวนป้องกันประเภท 2
(ไม่ต้องมีข้ัวต่อลงดิน)
|
|||
|
ระดับการป้องกันน้ าและฝ่ ุน
Enclosure Protection
|
IP 54 Weather Proof (สามารถติดต้ังกลางแดดกลางฝน)
|
|||
|
ขนาดรูของข้ัวต่อสายไฟ
Terminal Bore Diameter
|
5.5 mm.
|
9.2 mm.
|
||
|
ขนาดของสายไฟ
Applicable Conductors
|
2.5-10 mm2
|
25-50 mm2
|
||
|
จุดยึด Fix Points
|
3 จุด
|
|||
|
ต่ำแหน่งเจาะรู (มม.) Drilling Points (mm.)
|
สกรูขนาด M4-M5
|
|||
|
181
|
สกรูขนาด M4-M5
|
|||
|
166
|
||||
|
ขนาดและมิติ (มม.) Dimension (mm.)
|
||||
|
น้ำาหนัก
Weight
|
1.46 kg.
|
1.64 kg.
|
1.40 kg.
|
|
