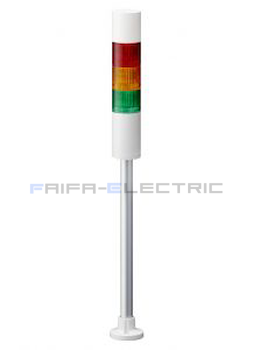

Signal Tower

ข้อมูลสินค้า

Model Specifications Rated Voltage: DC24V, AC100-240V Mounting Type: Direct Mount ( WJ ), Pole Mount with Circular Bracket ( PJ ), Pole Mount with L-Bracket ( LJ ), Folding Bracket ( QJ )(for DC24V only),M30 direct mount with M12 connector(WC)(for DC24V only) Wiring: Cable, M12 connector (DC24V only) Product Material: Polycarbonate Resin Lens Color: Colored Lens, Clear Lens Wireless Data Acquisition: Yes

เสาสัญญาณ

รุ่นประกอบสำเร็จ ซีรี่ส์ LR

ประเภทการติดตั้ง	ระดับแรงดันไฟฟ้า	ขนาด	ไฟกระพริบ/ สัญญาณเสียง	จำนวนชั้น	รหัสรุ่น	กำลังไฟฟ้า	น้ำหนัก
ติดตั้งบนเสา พร้อมฉากยึด แบบพับได้	DC 24 โวลต์	เส้นผ่านศูนย์กลาง มีสัญญาณ 40 มม. เสียง	—	1	LR4-102QJNW	1.0 วัตต์	0.455 กก.
				2	LR4-202QJNW	2.0 วัตต์	0.490 กก.
				3	LR4-302QJNW	3.0 วัตต์	0.525 กก.
				4	LR4-402QJNW	4.0 วัตต์	0.560 กก.
				5	LR4-502QJNW	5.0 วัตต์	0.595 กก.
			O	1	LR4-102QJBW	2.0 วัตต์	0.490 กก.
				2	LR4-202QJBW	3.0 วัตต์	0.525 กก.
				3	LR4-302QJBW	4.0 วัตต์	0.560 กก.
				4	LR4-402QJBW	5.0 วัตต์	0.595 กก.
				5	LR4-502QJBW	6.0 วัตต์	0.630 กก.
		เส้นผ่านศูนย์กลาง 60 มม. มีสัญญาณ เสียง	—	1	LR6-102QJNW	1.0 วัตต์	0.520 กก.
				2	LR6-202QJNW	2.0 วัตต์	0.580 กก.
				3	LR6-302QJNW	3.0 วัตต์	0.640 กก.
				4	LR6-402QJNW	4.0 วัตต์	0.700 กก.
				5	LR6-502QJNW	5.0 วัตต์	0.760 กก.
			O	1	LR6-102QJBW	2.0 วัตต์	0.580 กก.
				2	LR6-202QJBW	3.0 วัตต์	0.640 กก.
				3	LR6-302QJBW	4.0 วัตต์	0.700 กก.
				4	LR6-402QJBW	5.0 วัตต์	0.760 กก.
				5	LR6-502QJBW	6.0 วัตต์	0.820 กก.

ประเภทการติดตั้ง	ระดับแรงดันไฟฟ้า	ขนาด	ไฟกระพริบ/ สัญญาณเสียง	จำนวนชั้น	รหัสรุ่น	กำลังไฟฟ้า	น้ำหนัก
		เส้นผ่านศูนย์กลาง 50 มม. มีสัญญาณ เสียง		1	LR5-101WJNW	1.0 วัตต์	0.240 กก.
				2	LR5-201WJNW	2.0 วัตต์	0.280 กก.
			—	3	LR5-301WJNW	3.0 วัตต์	0.320 กก.
				4	LR5-401WJNW	4.0 วัตต์	0.360 กก.
	DC 12 โวลต์			5	LR5-501WJNW	5.0 วัตต์	0.400 กก.
				1	LR5-101WJBW	2.1 วัตต์	0.290 กก.
				2	LR5-201WJBW	3.1 วัตต์	0.330 กก.
			O	3	LR5-301WJBW	4.1 วัตต์	0.370 กก.
				4	LR5-401WJBW	5.1 วัตต์	0.410 กก.
				5	LR5-501WJBW	6.1 วัตต์	0.450 กก.
		เส้นผ่านศูนย์กลาง 40 มม. มีสัญญาณ มีสัญญาณ เสียง เสียง		1	LR4-102WJNW/U	1.0 วัตต์	0.205 กก./0.355 กก.
				2	LR4-202WJNW/U	2.0 วัตต์	0.240 กก./0.390 กก.
			—	3	LR4-302WJNW/U	3.0 วัตต์	0.275 กก./0.425 กก.
				4	LR4-402WJNW/U	4.0 วัตต์	0.310 กก./0.460 กก.
				5	LR4-502WJNW/U	5.0 วัตต์	0.345 กก./0.495 กก.
				1	LR4-102WJBW/U	2.0 วัตต์	0.240 กก./0.390 กก.
				2	LR4-202WJBW/U	3.0 วัตต์	0.275 กก./0.425 กก.
			O	3	LR4-302WJBW/U	4.0 วัตต์	0.310 กก./0.460 กก.
				4	LR4-402WJBW/U	5.0 วัตต์	0.345 กก./0.495 กก.
				5	LR4-502WJBW/U	6.0 วัตต์	0.380 กก./0.530 กก.
		เส้นผ่านศูนย์กลาง		1	LR5-102WJNW	1.0 วัตต์	0.240 กก.
		50 มม. มีสัญญาณ		2	LR5-202WJNW	2.0 วัตต์	0.280 กก.
		เสียง	—
				3	LR5-302WJNW	3.0 วัตต์	0.320 กก.
		1		4	LR5-402WJNW	4.0 วัตต์	0.360 กก.
		มีตัวเครื่อง		5	LR5-502WJNW	5.0 วัตต์	0.400 กก.
		สีดำ
				1	LR5-102WJBW	2.0 วัตต์	0.290 กก.
			O	2	LR5-202WJBW	3.0 วัตต์	0.330 กก.
				3	LR5-302WJBW	4.0 วัตต์	0.370 กก.
				4	LR5-402WJBW	5.0 วัตต์	0.410 กก.
	DC 24 โวลต์	* 1 ดูหน้า 13		5	LR5-502WJBW	6.0 วัตต์	0.450 กก.
		เส้นผ่านศูนย์กลาง 60 มม. มีสัญญาณ มีสัญญาณ เสียง เสียง		1	LR6-102WJNW/U	1.0 วัตต์	0.280 กก./0.410 กก.
				2	LR6-202WJNW/U	2.0 วัตต์	0.340 กก./0.470 กก.
			—	3	LR6-302WJNW/U	3.0 วัตต์	0.400 กก./0.530 กก.
				4	LR6-402WJNW/U	4.0 วัตต์	0.460 กก./0.590 กก.
				5	LR6-502WJNW/U	5.0 วัตต์	0.520 กก./0.650 กก.
				1	LR6-102WJBW/U	2.0 วัตต์	0.340 กก./0.470 กก.
แบบยึดติดโดยตรง			O	2	LR6-202WJBW/U	3.0 วัตต์	0.400 กก./0.530 กก.
				3	LR6-302WJBW/U	4.0 วัตต์	0.460 กก./0.590 กก.
				4	LR6-402WJBW/U	5.0 วัตต์	0.520 กก./0.650 กก.
				5	LR6-502WJBW/U	6.0 วัตต์	0.580 กก./0.710 กก.
		เส้นผ่านศูนย์กลาง		1	LR7-102WJNW	1.0 วัตต์	0.305 กก.
				2	LR7-202WJNW	2.0 วัตต์	0.370 กก.
		70 มม. มีสัญญาณ
		เสียง	—	3	LR7-302WJNW	3.0 วัตต์	0.435 กก.
		1		4	LR7-402WJNW	4.0 วัตต์	0.500 กก.
		มีตัวเครื่อง
				5	LR7-502WJNW	5.0 วัตต์	0.565 กก.
		สีดำ
				1	LR7-102WJBW	2.0 วัตต์	0.375 กก.
			O	2	LR7-202WJBW	3.0 วัตต์	0.440 กก.
				3	LR7-302WJBW	4.0 วัตต์	0.505 กก.
				4	LR7-402WJBW	5.0 วัตต์	0.570 กก.
		* 1 ดูหน้า 13		5	LR7-502WJBW	6.0 วัตต์	0.635 กก.
		เส้นผ่านศูนย์กลาง มีสัญญาณ		1	LR4-1M2WJNW	1.5 วัตต์	0.285 กก.
		40 มม. เสียง		2	LR4-2M2WJNW	3.0 วัตต์	0.320 กก.
	AC		—
				3	LR4-3M2WJNW	4.5 วัตต์	0.355 กก.
				4	LR4-4M2WJNW	6.0 วัตต์	0.390 กก.
				5	LR4-5M2WJNW	7.5 วัตต์	0.425 กก.
			O	1	LR4-1M2WJBW	3.0 วัตต์	0.320 กก.
				2	LR4-2M2WJBW	4.5 วัตต์	0.355 กก.
				3	LR4-3M2WJBW	6.0 วัตต์	0.390 กก.
				4	LR4-4M2WJBW	7.5 วัตต์	0.425 กก.
				5	LR4-5M2WJBW	9.0 วัตต์	0.460 กก.
				1	LR6-1M2WJNW	1.5 วัตต์	0.380 กก.
	100 - 240 โวลต์	เส้นผ่านศูนย์กลาง มีสัญญาณ 60 มม. เสียง
				2	LR6-2M2WJNW	3.0 วัตต์	0.440 กก.
			—
				3	LR6-3M2WJNW	4.5 วัตต์	0.500 กก.
				4	LR6-4M2WJNW	6.0 วัตต์	0.560 กก.
				5	LR6-5M2WJNW	7.5 วัตต์	0.620 กก.
			O	1	LR6-1M2WJBW	3.0 วัตต์	0.440 กก.
				2	LR6-2M2WJBW	4.5 วัตต์	0.500 กก.
				3	LR6-3M2WJBW	6.0 วัตต์	0.560 กก.
				4	LR6-4M2WJBW	7.5 วัตต์	0.620 กก.
				5	LR6-5M2WJBW	9.0 วัตต์	0.680 กก.

เสาสัญญาณ

รุ่นประกอบสำเร็จ ซีรี่ส LR

ประเภทการติดตั้ง	ระดับแรงดันไฟฟ้า	ขนาด	ไฟกระพริบ/ สัญญาณเสียง	จำนวนชั้น	รหัสรุ่น	กำลังไฟฟ้า	น้ำหนัก
ติดตั้งบนเสา พรอมฉากยึด แบบทรงกลม	DC 12 โวลต์	เส้นผ่านศูนย์กลาง 50 มม. มีสัญญาณ เสียง	—	1	LR5-101PJNW	1.0 วัตต์	0.420 กก.
				2	LR5-201PJNW	2.0 วัตต์	0.460 กก.
				3	LR5-301PJNW	3.0 วัตต์	0.500 กก.
				4	LR5-401PJNW	4.0 วัตต์	0.540 กก.
				5	LR5-501PJNW	5.0 วัตต์	0.580 กก.
			O	1	LR5-101PJBW	2.1 วัตต์	0.470 กก.
				2	LR5-201PJBW	3.1 วัตต์	0.510 กก.
				3	LR5-301PJBW	4.4 วัตต์	0.550 กก.
				4	LR5-401PJBW	5.1 วัตต์	0.590 กก.
				5	LR5-501PJBW	6.1 วัตต์	0.630 กก.
	DC 24 โวลต์	เส้นผ่านศูนย์กลาง 40 มม. มีสัญญาณ มีสัญญาณ เสียง เสียง	—	1	LR4-102PJNW/U	1.0 วัตต์	0.395 กก./0.545 กก.
				2	LR4-202PJNW/U	2.0 วัตต์	0.430 กก./0.580 กก.
				3	LR4-302PJNW/U	3.0 วัตต์	0.465 กก./0.615 กก.
				4	LR4-402PJNW/U	4.0 วัตต์	0.500 กก./0.650 กก.
				5	LR4-502PJNW/U	5.0 วัตต์	0.535 กก./0.685 กก.
			O	1	LR4-102PJBW/U	2.0 วัตต์	0.430 กก./0.580 กก.
				2	LR4-202PJBW/U	3.0 วัตต์	0.465 กก./0.615 กก.
				3	LR4-302PJBW/U	4.0 วัตต์	0.500 กก./0.650 กก.
				4	LR4-402PJBW/U	5.0 วัตต์	0.535 กก./0.685 กก.
				5	LR4-502PJBW/U	6.0 วัตต์	0.570 กก./0.720 กก.
		เส้นผ่านศูนย์กลาง 50 มม. มีสัญญาณ เสียง	—	1	LR5-102PJNW	1.0 วัตต์	0.420 กก.
				2	LR5-202PJNW	2.0 วัตต์	0.460 กก.
				3	LR5-302PJNW	3.0 วัตต์	0.500 กก.
				4	LR5-402PJNW	4.0 วัตต์	0.540 กก.
				5	LR5-502PJNW	5.0 วัตต์	0.580 กก.
			O	1	LR5-102PJBW	2.0 วัตต์	0.470 กก.
				2	LR5-202PJBW	3.0 วัตต์	0.510 กก.
				3	LR5-302PJBW	4.0 วัตต์	0.550 กก.
				4	LR5-402PJBW	5.0 วัตต์	0.590 กก.
				5	LR5-502PJBW	6.0 วัตต์	0.630 กก.
		เส้นผ่านศูนย์กลาง 60 มม. มีสัญญาณ มีสัญญาณ เสียง เสียง	—	1	LR6-102PJNW/U	1.0 วัตต์	0.460 กก./0.590 กก.
				2	LR6-202PJNW/U	2.0 วัตต์	0.520 กก./0.650 กก.
				3	LR6-302PJNW/U	3.0 วัตต์	0.580 กก./0.710 กก.
				4	LR6-402PJNW/U	4.0 วัตต์	0.640 กก./0.770 กก.
				5	LR6-502PJNW/U	5.0 วัตต์	0.700 กก./0.830 กก.
			O	1	LR6-102PJBW/U	2.0 วัตต์	0.520 กก./0.650 กก.
				2	LR6-202PJBW/U	3.0 วัตต์	0.580 กก./0.710 กก.
				3	LR6-302PJBW/U	4.0 วัตต์	0.640 กก./0.770 กก.
				4	LR6-402PJBW/U	5.0 วัตต์	0.700 กก./0.830 กก.
				5	LR6-502PJBW/U	6.0 วัตต์	0.760 กก./0.890 กก.
	AC 100 - 240 โวลต์	เส้นผ่านศูนย์กลาง มีสัญญาณ 40 มม. เสียง	—	1	LR4-1M2PJNW	1.5 วัตต์	0.475 กก.
				2	LR4-2M2PJNW	3.0 วัตต์	0.510 กก.
				3	LR4-3M2PJNW	4.5 วัตต์	0.545 กก.
				4	LR4-4M2PJNW	6.0 วัตต์	0.580 กก.
				5	LR4-5M2PJNW	7.5 วัตต์	0.615 กก.
			O	1	LR4-1M2PJBW	3.0 วัตต์	0.510 กก.
				2	LR4-2M2PJBW	4.5 วัตต์	0.545 กก.
				3	LR4-3M2PJBW	6.0 วัตต์	0.580 กก.
				4	LR4-4M2PJBW	7.5 วัตต์	0.615 กก.
				5	LR4-5M2PJBW	9.0 วัตต์	0.650 กก.
		เส้นผ่านศูนย์กลาง มีสัญญาณ 60 มม. เสียง	—	1	LR6-1M2PJNW	1.5 วัตต์	0.560 กก.
				2	LR6-2M2PJNW	3.0 วัตต์	0.620 กก.
				3	LR6-3M2PJNW	4.5 วัตต์	0.680 กก.
				4	LR6-4M2PJNW	6.0 วัตต์	0.740 กก.
				5	LR6-5M2PJNW	7.5 วัตต์	0.800 กก.
			O	1	LR6-1M2PJBW	3.0 วัตต์	0.620 กก.
				2	LR6-2M2PJBW	4.5 วัตต์	0.680 กก.
				3	LR6-3M2PJBW	6.0 วัตต์	0.740 กก.
				4	LR6-4M2PJBW	7.5 วัตต์	0.800 กก.
				5	LR6-5M2PJBW	9.0 วัตต์	0.860 กก.
ติดตั้งบนเสา พรอมฉากยึด แบบตัว L	DC 12 โวลต์	เส้นผ่านศูนย์กลาง มีสัญญาณ 50 มม. เสียง	—	1	LR5-101LJNW	1.0 วัตต์	0.530 กก.
				2	LR5-201LJNW	2.0 วัตต์	0.570 กก.
				3	LR5-301LJNW	3.0 วัตต์	0.610 กก.
				4	LR5-401LJNW	4.0 วัตต์	0.650 กก.
				5	LR5-501LJNW	5.0 วัตต์	0.690 กก.
			O	1	LR5-101LJBW	2.1 วัตต์	0.580 กก.
				2	LR5-201LJBW	3.1 วัตต์	0.620 กก.
				3	LR5-301LJBW	4.1 วัตต์	0.660 กก.
				4	LR5-401LJBW	5.1 วัตต์	0.700 กก.
				5	LR5-501LJBW	6.1 วัตต์	0.740 กก.

ประเภทการติดตั้ง	ระดับแรงดันไฟฟ้า	ขนาด	ไฟกระพริบ/ สัญญาณเสียง	จำนวนชั้น	รหัสรุ่น	กำลังไฟฟ้า	น้ำหนัก
ติดตั้งบนเสา พรอมฉากยึด แบบตัว L	DC 24 โวลต์	เส้นผ่านศูนย์กลาง 40 มม. มีสัญญาณ มีสัญญาณ เสียง เสียง	—	1	LR4-102LJNW/U	1.0 วัตต์	0.495 กก./0.645 กก.
				2	LR4-202LJNW/U	2.0 วัตต์	0.530 กก./0.680 กก.
				3	LR4-302LJNW/U	3.0 วัตต์	0.565 กก./0.715 กก.
				4	LR4-402LJNW/U	4.0 วัตต์	0.600 กก./0.750 กก.
				5	LR4-502LJNW/U	5.0 วัตต์	0.635 กก./0.785 กก.
			O	1	LR4-102LJBW/U	2.0 วัตต์	0.530 กก./0.680 กก.
				2	LR4-202LJBW/U	3.0 วัตต์	0.565 กก./0.715 กก.
				3	LR4-302LJBW/U	4.0 วัตต์	0.600 กก./0.750 กก.
				4	LR4-402LJBW/U	5.0 วัตต์	0.635 กก./0.785 กก.
				5	LR4-502LJBW/U	6.0 วัตต์	0.670 กก./0.820 กก.
		เส้นผ่านศูนย์กลาง 50 มม. มีสัญญาณ เสียง	—	1	LR5-102LJNW	1.0 วัตต์	0.530 กก.
				2	LR5-202LJNW	2.0 วัตต์	0.570 กก.
				3	LR5-302LJNW	3.0 วัตต์	0.610 กก.
				4	LR5-402LJNW	4.0 วัตต์	0.650 กก.
				5	LR5-502LJNW	5.0 วัตต์	0.690 กก.
			O	1	LR5-102LJBW	2.0 วัตต์	0.580 กก.
				2	LR5-202LJBW	3.0 วัตต์	0.620 กก.
				3	LR5-302LJBW	4.0 วัตต์	0.660 กก.
				4	LR5-402LJBW	5.0 วัตต์	0.700 กก.
				5	LR5-502LJBW	6.0 วัตต์	0.740 กก.
		เส้นผ่านศูนย์กลาง 60 มม. มีสัญญาณ มีสัญญาณ เสียง เสียง	—	1	LR6-102LJNW/U	1.0 วัตต์	0.560 กก./0.700 กก.
				2	LR6-202LJNW/U	2.0 วัตต์	0.620 กก./0.760 กก.
				3	LR6-302LJNW/U	3.0 วัตต์	0.680 กก./0.820 กก.
				4	LR6-402LJNW/U	4.0 วัตต์	0.740 กก./0.880 กก.
				5	LR6-502LJNW/U	5.0 วัตต์	0.800 กก./0.940 กก.
			O	1	LR6-102LJBW/U	2.0 วัตต์	0.620 กก./0.760 กก.
				2	LR6-202LJBW/U	3.0 วัตต์	0.680 กก./0.820 กก.
				3	LR6-302LJBW/U	4.0 วัตต์	0.740 กก./0.880 กก.
				4	LR6-402LJBW/U	5.0 วัตต์	0.800 กก./0.940 กก.
				5	LR6-502LJBW/U	6.0 วัตต์	0.860 กก./1.000 กก.



█ อุปกรณ์ LED

* อุปกรณ์ LED ทั้งหมดสามารถใช้ได้กับแรงดันไฟฟ้าทุกระดับ สามารถติดตั้งและใช้งานอุปกรณ์ LED ได้ 5 ชิ้น

ขนาด	สี		รหัสรุ่น	กำลังไฟฟ้า	น้ำหนัก
เส้นผ่านศูนย์กลาง 40 มม.	สีแดง สีอำพัน สีเขียว สีน้ำเงิน สีขาว	สีแดง	LR4-E-R	1.0 วัตต์	0.035 กก.
		สีอำพัน	LR4-E-Y	1.0 วัตต์	0.035 กก.
		สีเขียว	LR4-E-G	1.0 วัตต์	0.035 กก.
		สีน้ำเงิน	LR4-E-B	1.0 วัตต์	0.035 กก.
		สีขาว	LR4-E-C	1.0 วัตต์	0.035 กก.
เส้นผ่านศูนย์กลาง 50 มม.	สีแดง สีอำพัน สีเขียว สีน้ำเงิน สีขาว	สีแดง	LR5-E-R	1.0 วัตต์	0.040 กก.
		สีอำพัน	LR5-E-Y	1.0 วัตต์	0.040 กก.
		สีเขียว	LR5-E-G	1.0 วัตต์	0.040 กก.
		สีน้ำเงิน	LR5-E-B	1.0 วัตต์	0.040 กก.
		สีขาว	LR5-E-C	1.0 วัตต์	0.040 กก.
เส้นผ่านศูนย์กลาง 60 มม.	สีแดง สีอำพัน สีเขียว สีน้ำเงิน สีขาว	สีแดง	LR6-E-R	1.0 วัตต์	0.060 กก.
		สีอำพัน	LR6-E-Y	1.0 วัตต์	0.060 กก.
		สีเขียว	LR6-E-G	1.0 วัตต์	0.060 กก.
		สีน้ำเงิน	LR6-E-B	1.0 วัตต์	0.060 กก.
		สีขาว	LR6-E-C	1.0 วัตต์	0.060 กก.
เส้นผ่านศูนย์กลาง 70 มม.	สีแดง สีอำพัน สีเขียว สีน้ำเงิน สีขาว	สีแดง	LR7-E-R	1.0 วัตต์	0.065 กก.
		สีอำพัน	LR7-E-Y	1.0 วัตต์	0.065 กก.
		สีเขียว	LR7-E-G	1.0 วัตต์	0.065 กก.
		สีน้ำเงิน	LR7-E-B	1.0 วัตต์	0.065 กก.
		สีขาว	LR7-E-C	1.0 วัตต์	0.065 กก.
